UDS2-77 kiskon ultraäänitarkastuslaite OKO NDT DEMO

Kuvaus

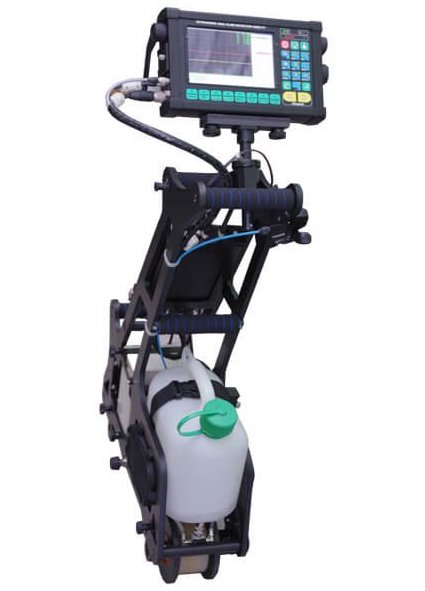

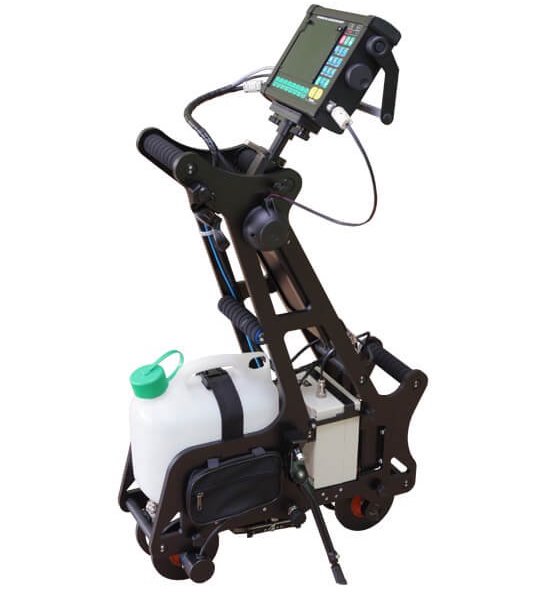

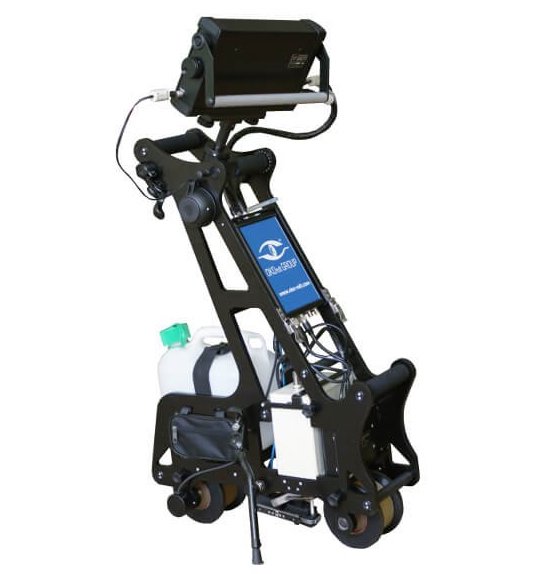

UDS2-77 on OKOndt:n valmistama käsikäyttöinen, työnnettävä kiskon ultraäänitarkastuslaite, joka on tarkoitettu yhden kiskon tarkastukseen. Laite täyttää EN 16729-1 -standardin vaatimukset ja soveltuu kiskoverkoston kunnonvalvontaan sekä varmistustarkastuksiin nopealla tai alustavalla tarkastuksella löydettyjen kohteiden jälkeen, erityisesti ahtaissa kaarteissa ja asemaraiteilla, joissa nopea kärryllä tehtävä tarkastus on käytännöllisempi kuin junavetoinen tarkastusjärjestelmä.

Laitteessa voidaan käyttää joko liukukenkäanturia (4 kontaktianturilohkoa) tai vesitäytteistä rullaluotainta, ja anturikokoonpanossa voi olla 3–13 ultraäänianturia mallista riippuen. Tyypillinen kokoonpano sisältää pystysuoran 0°-4MHz-anturin, kulma-anturin 70°-2MHz kiskon pään tarkastukseen sekä 45°-2MHz- ja 50°-2MHz-anturit kiskon kaulan ja jalan tarkastukseen.

Laite hyödyntää ainutlaatuista skannausmenetelmää, jolla voidaan tarkastaa koko kiskon poikkileikkaus jalkalaippoja lukuun ottamatta. Tarkastusmenetelminä käytetään pulssikaikua, kaikuvarjoa ja kaikukuvamenetelmää, ja tulokset voidaan visualisoida A-, B- ja moni-A-skannauksena.

Tekniset tiedot:

• Skannausnopeus: jopa 5 km/h
• Anturin pulssiväli: 1 mm
• Taajuusalue: 1–6 MHz
• Vahvistus: 0–100 dB, 1 dB:n askelin
• Paino: enintään 16 kg (ilman akkua ja kytkentänestettä)
• Akku: 10,8–14,6 V, ≥18 Ah, jatkuva käyttöaika ≥8 h
• Tallennuskapasiteetti: ≥8 GB
• Kotelointiluokka: IP64
• Näyttö: 10″ korkeakontrastinäyttö
• Raideleveys: 37,4–66,0″
• Käyttölämpötila: -30…+55 °C

Vakiotoimitukseen kuuluu: kärry mukautuvilla rullilla, elektroninen ohjausyksikkö, monikanavainen multiplekseri, 2 akkupakettia, laturi, 3 käsianturia, kalibrointikappale, kaapelit, USB-muisti, ohjelmisto, kuljetuslaukku ja dokumentaatio.

UDS2-77 on osa OKOndt:n UDS2-7x-tuotelinjaa ja toimii kiskoverkoston laadunhallinnan välivaiheena: nopeana varmistustarkastuksena korkealla nopeudella tehdyn tarkastuksen jälkeen tai ensisijaisena tarkastuksena ahtaissa kaarteissa ja asemaraiteilla. Yksikiskoinen UDS2-77 on tarkoitettu yhden käyttäjän nopeaan tarkastukseen, toisin kuin kaksoiskiskoinen, jatkuvatoiminen UDS2-73.
